כיצד לבחור מידות ארון חשמל עבור לוחות בקרה וחלוקת חשמל

Oct 21, 2026

השאר הודעה

בחירהארון חשמלמידות דורשות יותר מאשר מדידת שטח ההתקנה הפנוי. המארז חייב להכיל רכיבים חשמליים, לספק מקום מספיק לחיווט, לתמוך בפיזור חום ולאפשר לטכנאים לגשת לציוד לצורך תחזוקה.

עבור לוחות בקרה ומערכות חלוקת חשמל, גודל הארון צריך להתבסס על פריסת הרכיבים, חיבורי הכבלים, סביבת ההתקנה ודרישות ההרחבה העתידיות. גישה מובנית מסייעת במניעת צפיפות ועלויות מתחם מיותרות.

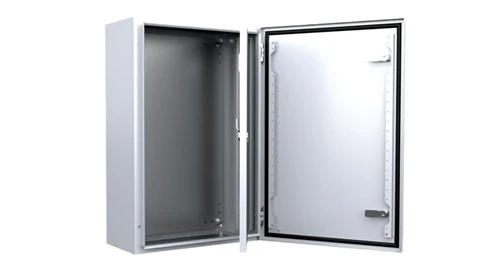

How to Select Electrical Cabinet Dimensions for Control Panels and Power Distribution

תפקידו של הארון קובע את הפריסה הפנימית שלו ואת דרישות החלל.

לוחות בקרה: מתאימים בדרך כלל ל-PLC, ממסרים, מגעים, ספקי כוח, בלוקים מסוף ומודולי תקשורת.
ארונות חלוקת חשמל: עשויים לדרוש מקום למפסקים, פסים, מונים, התקני הגנה וכבלי חשמל גדולים.
מערכות בקרה משולבות: ייתכן שיידרשו אזורים נפרדים עבור ציוד חשמל, מעגלי בקרה והתקני תקשורת.

לפני בחירת מידות, הכן רשימת רכיבים ואשר את שיטת ההרכבה של כל מכשיר, מיקומי החיבור והרווחים שצוינו על ידי היצרן.

כל מימד משפיע על חלק אחר בעיצוב הארון.

מֵמַד	שיקולים עיקריים
רוֹחַב	סידור רכיבים, תעלות חיווט, בלוקים סופיים ומרווחי צד
גוֹבַה	פריסת ציוד אנכית, כניסת כבלים ומרווח בין קבוצות רכיבים
עוֹמֶק	הקרנת רכיבים, כיפוף כבלים, חיבורים אחוריים והתקנים צמודי דלת

הרוחב מושפע לרוב ממספר הרכיבים המסודרים בשורות. הגובה תלוי בפריסה האנכית ובמצבי כניסת הכבלים, בעוד שהעומק חייב להתאים לטרמינלים בולטים וכבלים מחוברים.

חשוב: מידות חיצוניות אינן זהות למידות פנימיות שמישות. קירות מתחם, דלתות, לוחות הרכבה ואביזרים מבניים מפחיתים את השטח הפנוי.

יש לאשר את סידור ההרכבה לפני סיום גודל המתחם. מסילות DIN, לוחות הרכבה ומסגרות תמיכה משפיעות הן על מיקום הרכיב והן על השטח הפנוי.

שקול את הדברים הבאים במהלך עיצוב הפריסה:

מרווח מסילה: אפשר מקום להתקנת רכיבים, גישה למסוף והסרה.
חוזק הרכבה: בדוק את מבנה התמיכה עבור מכשירים כבדים כגון שנאים ומפסקים גדולים.
קיבוץ ציוד: ארגן את הרכיבים המחוברים בהתאם לתפקודיהם החשמליים ולדרישות החיווט שלהם.
גישה לשירות: הימנע מפריסות שמקשות על הגעה לרכיבים המטופלים בתדירות גבוהה.

שרטוט הרכבה במידות מסייע לזהות הפרעות בין ציוד, תעלות חיווט ואלמנטים מבניים לפני הייצור.

האָרוֹןחייב להתאים לאתר ההתקנה כשהוא סגור וגם פתוח. קירות בקרבת מקום, מכונות, צינורות ומארזים סמוכים יכולים להגביל את תנועת הדלת ואת הגישה לתחזוקה.

בדוק את תנאי ההתקנה הבאים:

שטח קיר זמין או טביעת רגל רצפה.
כיוון הנפת הדלת ומרווח פתיחה.
גישה לידיות הפעלה, מונים ומתגים.
דרוש מקום להסרת כיסויים או החלפת רכיבים.
חוזק הרכבה ועומס הרצפה עבור ארונות גדולים יותר.

עבור התקנות מרובות ארונות, אשר את המרווח בין יחידות סמוכות לפני קביעת הממדים הסופיים. דרישות בטיחות חשמליות ישימות ותקנות האתר צריכות להנחות החלטות לגבי אישור עבודה.

מידות הארון משפיעות על סידור הציוד, אך קירור נאות תלוי בעומס החום בפועל ובשיטת הקירור שנבחרה.

התקנים כגון כוננים בתדר משתנה, שנאים וספקי כוח עשויים לייצר חום משמעותי במהלך הפעולה.

בעת הערכת דרישות תרמיות:

הערכת פיזור חום באמצעות נתוני יצרן או חישובים הנדסיים.
הפרד ציוד יצירת חום ממכשירים רגישים לטמפרטורה במידת הצורך.
שמור מקום למאווררים, מסננים, מחליפי חום או ציוד מיזוג במידת הצורך.
שמור על נתיבי אוורור נקיים וספק גישה להחלפת מסנן.
ודא שסידור הקירור נשאר תואם לדירוג ה-IP הנדרש.

יש לכלול ציוד קירור בפריסה הראשונית במקום להוסיף לאחר אישור מידות הארון.

בחירת החומר תלויה בסביבת ההתקנה, בדרישות המבניות ובחשיפה לקורוזיה.

חוֹמֶר	שיקולים מרכזיים
פלדת פחמן	משמש בדרך כלל עבור מארזים תעשייתיים; הגנה על פני השטח חשובה
נירוסטה	מתאים ליישומים הדורשים עמידות מוגברת בפני קורוזיה
אֲלוּמִינְיוּם	נלקח בחשבון כאשר משקל נמוך יותר של המתחם חשוב
פלדה מגולוונת	מספק משטח מצופה אבץ להגנה מפני קורוזיה

יש להעריך את בחירת החומר יחד עם עובי היריעות, גודל הארון, מבנה הדלת והעומס הצפוי. גימור פני השטח, כגון ציפוי אבקה, צריך להתאים גם לתנאי הסביבה ולמפרט הפרויקט.

עמדות כניסת הכבלים משפיעות על הפריסה הפנימית, מיקומי החיתוך וההתקנה של בלוטות הכבלים. יש לאשר אותם לפני אישור שרטוטי ייצור.

כניסה תחתונה: עשוי לדרוש מקום נוסף לכבלים העולים לכיוון המסופים.

כניסה עליונה: יכולה להשפיע על סידור הרכיבים ליד החלק העליון.

כניסה צדדית: עשויה להיות מוגבלת על ידי קירות סמוכים או ציוד סמוך.

דרישות הגנה: אטמים, בלוטות, דלתות ופתחים חייבים לתמוך ברמת ההגנה של המתחם שצוינה.

דירוג ה-IP הנדרש צריך לשקף את החשיפה בפועל לאבק ומים. יש לקחת בחשבון גם פתחי אוורור או ממשקי קירור בעת הערכת הגנת המתחם.

שרטוטי הארון צריכים להתייחס לייצור מתכת, הרכבה וסובלנות ממדים. חיתוך לייזר, כיפוף CNC, ניקוב וריתוך כולם משפיעים על אופן ייצור המתחם.

לפני שחרור העיצוב, ודא:

מידות חיצוניות ומצבי הרכבה פנימיים.
מיקומי חור הרכבה וחתכי מכשירים.
עובי גיליון, חומר וגימור פני השטח.
יישור הדלת, מצבי צירים וסידורי נעילה.
ממשקים עם מכונות קיימות או ארונות סמוכים.

עבור פרויקטים עם אילוצי התקנה הדוקים, סקירת שרטוט או בדיקה לדוגמה יכולים לעזור לאשר התאמת רכיבים לפני תחילת הזמנת ייצור גדולה יותר.

מפרט מלא עוזר ליצרן להעריך את התכנון ולזהות מידע חסר לפני הייצור.

מִפרָט	מידע שצריך לספק
מידות	רוחב, גובה ועומק נדרשים
בַּקָשָׁה	לוח בקרה, חלוקת חשמל או אוטומציה
חוֹמֶר	עובי מתכת וגיליון מוגדרים
פריסה פנימית	לוחות הרכבה, מסילות DIN ומצבי רכיבים
כניסת כבלים	עמדות פתיחה, גדלים ודרישות בלוטות
תצורת הדלת	דלת אחת או כפולה, צירים ומנעולים
דירוג הגנה	דרושים דירוג IP וסביבת הפעלה
סִיוּם	סוג ציפוי, צבע ודרישות פני השטח

במידת האפשר, ספק לוח זמנים של רכיבים ושרטוט פריסה במידות. אם חלק מהפרטים נותרו מתלבטים, זהה אותם בבירור כדי שניתן יהיה לבדוק אותם לפני המצאה.

פרוטה, המותג של Anji Huacheng Electrics Co., Ltd., מייצר מארזי מתכת וארונות חשמל ליישומי תעשייה ויישומי OEM.

תהליכי הייצור שלה כוללים חיתוך בלייזר, כיפוף CNC, ניקוב, ריתוך וגימור משטחים. עבור פרויקטים עם דרישות מימדיות ספציפיות, ניתן לפתח תצורות ארונות משרטוטי לקוחות, פריסות רכיבים, דוגמאות או מפרטים טכניים.

התאמה אישית עשויה לכסות:
